解析螺旋板式换热器中分程隔板在受力上的情况
2024-02-08 14:24:27

    解析螺旋板式换热器中分程隔板在受力上的情况

    解析螺旋板式换热器中分程隔板在受力上的情况

    螺旋板式换热器中分程隔板工作原理

  分程的隔板在多管程换热器中,是属于必不可缺的零件之一,其主要的作用则是迫使给水按照规定的行程来进行流动。但是,当分程的隔板在密封上出现破坏而发生泄漏的时候,给水则会出现短路的现象,导致部分或者是全部的给水,在没有经过换热管进行加热,而直接从隔板破损的地方泄漏到给水的出口处。

解析螺旋板式换热器中分程隔板在受力上的情况

  如果整个泄漏的量比较少的时候,会导致给水口在温度上降低;但是,如果隔板的破损处可以让整个给水直接的从隔板流入到给水口的话,那么给水的温度和给水的进口温度基本上是相同的,这时候则代表换热器在换热的效果上失去效果。

  因此可以明显的分辨出,分程隔板对多管程的换热器,在整个换热上起到的作用有多重要。

  正常情况下,螺旋板式换热器中分程的隔板可以在应力上分为三个方面

       一、因为压力差而导致其出现弯曲的应力;

  二、简体在径向的膨胀上所引起的应力;

  三、筒体和隔板在热膨胀差上出现的应力。

  隔板容易发生破坏的地方,应该就是和简体之间的焊接缝隙处,主要的原因是隔板和简体的焊缝都属于角焊缝,两者都具备较大的集中应力,除此之外,筒体在径向的膨胀上,因为隔板而引起的应力也是比较高的。

解析螺旋板式换热器中分程隔板在受力上的情况

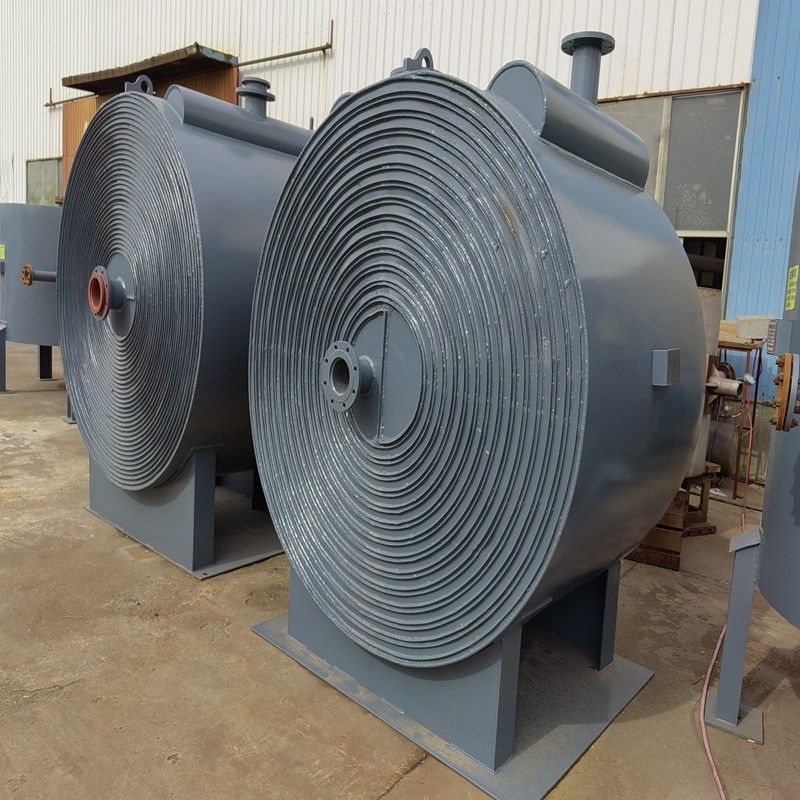

  螺旋板式换热器是一种高效换热设备,适用气-气、气-液、液-液,以及用于冷凝和液体蒸发传热。

  螺旋板式换热器优点

  螺旋板式换热器产品具有传热效率高,污垢自清能力强,节能效果好,体积小、价格便宜,使用可靠等优点。

  螺旋板式换热器应用领域

螺旋板式换热器应用领域

  螺旋板式换热器产品广泛适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

  螺旋板式换热器结构分类

  按结构形式可分为(Ⅰ型)不可拆式螺旋板式换热器和(Ⅱ型、Ⅲ型)可拆式螺旋板式换热器。
