螺旋板换热器是一种高效紧凑的换热设备，广泛应用于化工、石油、食品加工等领域。它的结构设计独特，通过螺旋形流道实现冷热流体的热量交换。下面从几个方面详细介绍它的结构特点。

1.基本组成

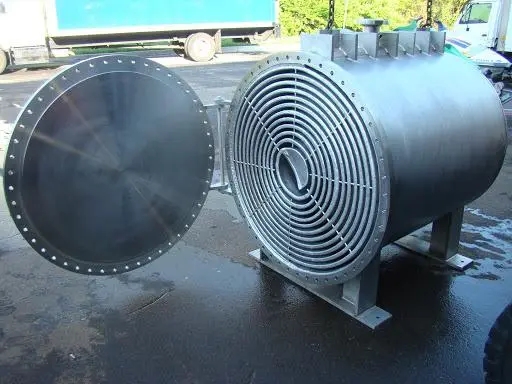

螺旋板换热器主要由螺旋板片、端盖、密封结构和支撑框架构成。螺旋板片是核心部件，由两张金属板卷制形成同心螺旋通道，冷热流体分别在相邻通道内逆向流动。端盖安装在螺旋体两端，用于分配流体和封闭通道。

密封结构多采用橡胶垫片或金属焊接，防止流体泄漏。支撑框架则提供整体稳定性，通常由碳钢或不锈钢制成。

2.流道设计

螺旋板换热器的流道呈双螺旋结构，相邻流道间距通过定距柱保持固定。这种设计形成连续的螺旋形流道，流体在流动过程中不断改变方向，产生强烈的湍流效应。相比传统管壳式换热器，螺旋流道能有效减少结垢，

同时单位体积内的换热面积可增加50%以上。

3.材料选择

常见材质包括304/316不锈钢、钛合金及碳钢。不锈钢适用于大多数腐蚀性介质，钛材用于强腐蚀环境如海水冷却。碳钢多用于非腐蚀性介质，表面需做防腐处理。板材厚度通常为2-5mm，根据工作压力和环境选择。

4.密封形式

主要分为可拆式和焊接式两种。可拆式采用法兰连接和垫片密封，便于清洗维护，适用于易结垢工况。焊接式将螺旋板与端盖完全焊死，密封性更好，但不可拆卸。选择时需考虑介质特性、工作压力和维护需求。

5.结构优势

螺旋结构具有自清洁功能，流体湍流可冲刷沉积物。紧凑的设计使其占地面积比管壳式减少30%-50%。由于冷热流体完全逆向流动，温差推动力得到充分利用，换热效率较高。热补偿能力好，能适应较大的温度波动。

6.特殊变体结构

针对不同需求衍生出多种改进型：

-全焊接式：取消垫片密封，适用于高压高温工况

-可拆螺旋束式：螺旋体可整体抽出清洗

-多股流设计：在单一设备内实现多流体换热

-板翅复合式：在螺旋通道内加装翅片强化换热

7.制造工艺要点

制造过程包括下料、卷制、焊接、组装四步。卷制需专用卷板机保证螺旋线精度，焊接多采用自动氩弧焊确保密封性。关键控制点包括通道间距均匀性、圆度误差和焊接质量。成品需进行1.5倍工作压力的水压试验。

这种换热器的结构特点决定了其适用于粘度较大、含颗粒或易结垢的介质。在实际选型时，需要综合考虑介质特性、工作参数和空间限制等因素。维护时需注意定期检查密封状态和流道堵塞情况，以保证长期稳定运行。
